ESD Table Mat - แผ่นยางป้องกันไฟฟ้าสถิตย์

แผ่นยางป้องกันไฟฟ้าสถิตย์ ESD Table Mat

แผ่นยาง ESD ระบายประจุไฟฟ้าสถิต 20KV ลงสู่ระดับปลอดภัยในเวลาเพียง 1 วินาที

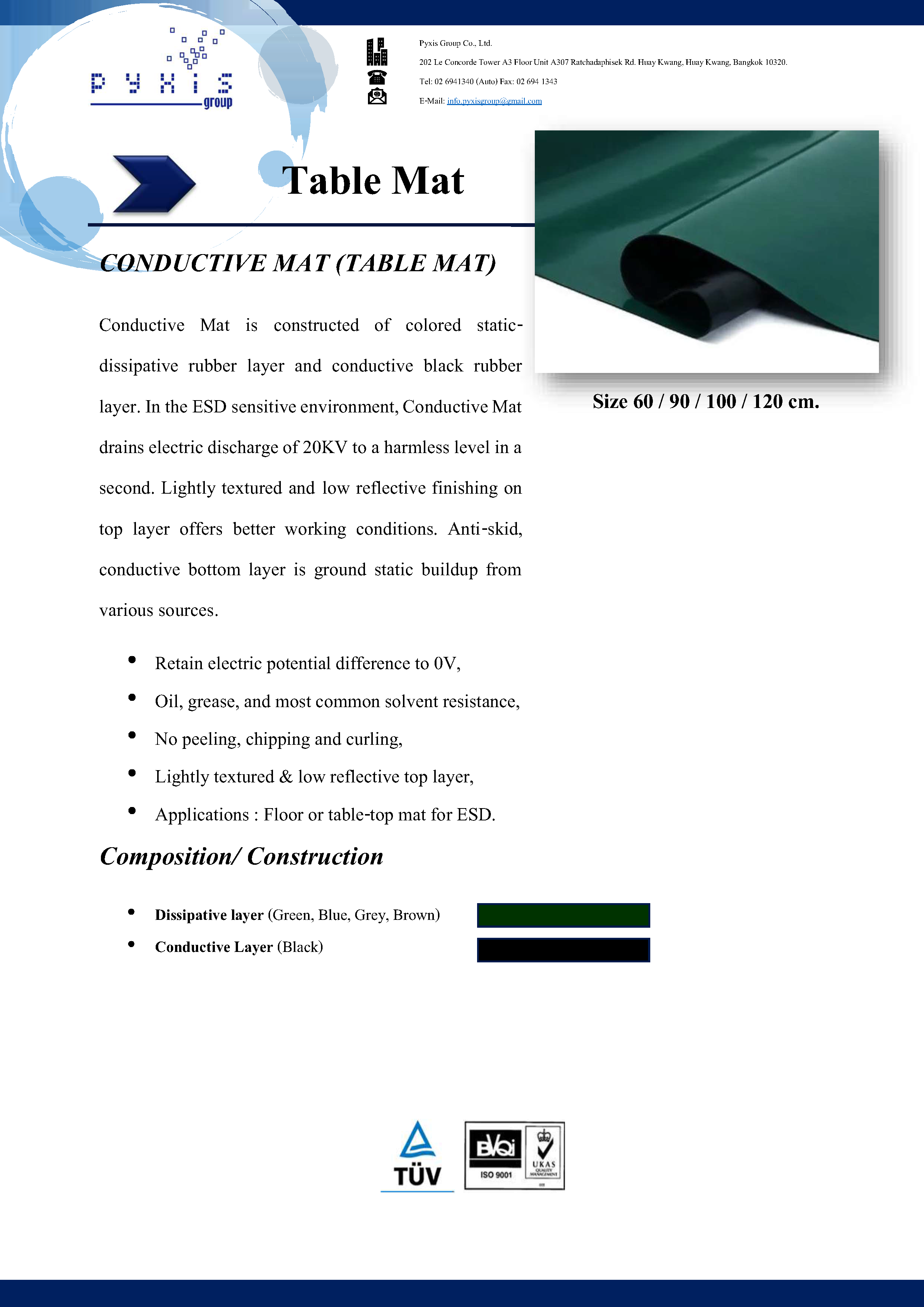

แผ่นยางป้องกันไฟฟ้าสถิตย์ (ESD Table Mat) จาก Pyxis Group  ผลิตจากยาง 2 ชั้น  ชั้นบน Static-Dissipative Layer ทำจาก NBR (Nitrile Butadiene Rubber) ผิวเรียบสะท้อนแสงต่ำ มี 4 สีให้เลือก (เขียว/น้ำเงิน/เทา/น้ำตาล) และชั้นล่าง Conductive Layer ทำจาก NBR+SBR (Styrene Butadiene Rubber) สีดำ พื้นกันลื่น ใช้สำหรับปูโต๊ะหรือพื้นใน ESD Sensitive Environment

• ผ่านมาตรฐาน TÜV + ISO 9001 (BVQi / UKAS)
• ระบายประจุ 20KV ลงสู่ระดับปลอดภัยใน 1 วินาที
• Decay Time (5KV→0V): <0.1 วินาที (FTMS 101C Method 4046)
• มี 4 สีให้เลือก: เขียว / น้ำเงิน / เทา / น้ำตาล (พื้นดำ)
• ทนต่อ น้ำมัน, จาระบี, และสารทำละลายทั่วไป
• SURFACE RESISTIVITY: DISSIPATIVE LAYER 10⁶ – 10⁸ , CONDUCTIVE LAYER 10³ – 10⁵

📄 ขอใบเสนอราคา / ปรึกษาฟรี

📱 Line: @pyxisgroup   📞 02-694-1340

มาตรฐานผลิตภัณฑ์ (Products Standard)

• ความหนา (Thickness): 2 หรือ 3 มม. (mm) — ค่าความคลาดเคลื่อนที่ยอมรับได้ +/- 0.15 มม.
• ความกว้าง (Width): 600 ~ 1,200 มม. (mm) — ค่าความคลาดเคลื่อนที่ยอมรับได้ +/- 5 มม.
• ความยาว (Length): 10 หรือ 20 ม. (m) — ค่าความคลาดเคลื่อนที่ยอมรับได้ +/- 0.15 มม.

คุณสมบัติเด่นของแผ่นยาง ESD Table Mat

• ระบายประจุ 20KV สู่ระดับปลอดภัยใน 1 วินาที (Drains 20KV to Harmless Level in 1 Sec.): สามารถสลายกระแสไฟฟ้าสถิตแรงสูงขนาด 20KV ลงสู่ระดับปลอดภัยในเวลาเพียง 1 วินาที
• รักษาความต่างศักย์ไฟฟ้าไว้ที่ 0V (Retain Electric Potential Difference to 0V): ควบคุมและคงค่าความต่างศักย์ไฟฟ้าให้เป็นศูนย์อย่างสม่ำเสมอ
• ระยะเวลาการสลายประจุ <0.1 วินาที (Decay Time <0.1 sec สำหรับ 5KV→0V): ผ่านการทดสอบประสิทธิภาพการสลายแรงดันไฟฟ้าตามมาตรฐาน FTMS 101C Method 4046

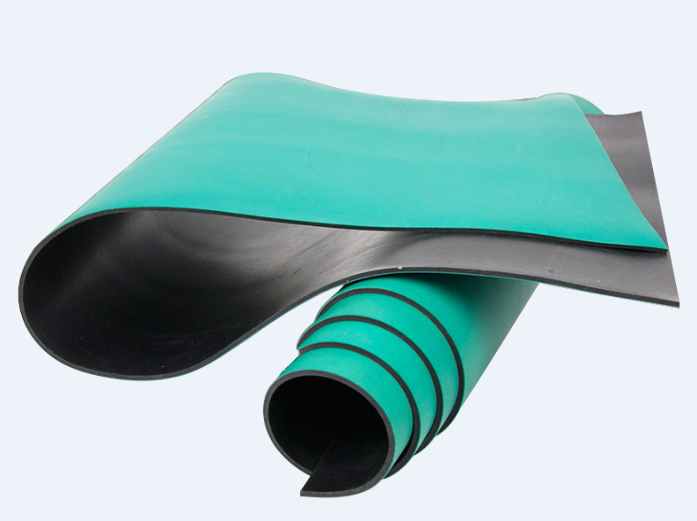

• โครงสร้าง 2 ชั้นแบบแซนด์วิช (Sandwich Structure): ชั้นบนเป็นยาง NBR เกรดกระจายไฟฟ้าสถิต (Dissipative) + ชั้นล่างเป็นยางผสม NBR+SBR เกรดนำไฟฟ้า (Conductive)
• ผิวด้านบนลดแสงสะท้อน (Lightly Textured & Low Reflective Top Layer): พื้นผิวด้านบนเรียบเนียนและสะท้อนแสงต่ำ ช่วยลดความเมื่อยล้าของสายตา สบายตาต่อการปฏิบัติงานยิ่งขึ้น
• พื้นด้านล่างกันลื่นและนำไฟฟ้า (Anti-Skid Conductive Bottom Layer): พื้นผิวชั้นล่างช่วยยึดเกาะกันลื่น พร้อมทำหน้าที่ระบายประจุไฟฟ้าสถิตที่สะสม (Static Buildup) จากแหล่งต่าง ๆ ลงสู่กราวด์
• ทนทานต่อน้ำมัน จาระบี และสารทำละลายทั่วไป (Oil, Grease, and Most Common Solvent Resistance): พื้นผิวทนทานต่อสารเคมีในโรงงานอุตสาหกรรม ไม่เสียหายง่าย
• ไม่ลอก ไม่บิ่น ไม่ม้วนงอ (No Peeling, Chipping, and Curling): เนื้อยางคุณภาพสูง คงรูปได้ดีเยี่ยมตลอดอายุการใช้งาน
• ผ่านการทดสอบครบครัน 7 รายการตามมาตรฐาน ASTM + FTMS 101C: ได้รับการรับรองผ่านการทดสอบความหนาแน่นสัมพัทธ์, ความทนทานต่อแรงดึง, อัตราการยืดตัว, ความแข็งของเนื้อยาง, ความต้านทานการฉีกขาด, ค่าความต้านทานพื้นผิว และระยะเวลาในการสลายประจุไฟฟ้าสถิต

สเปคทางเทคนิค (Physical / General Properties)

คุณสมบัติชั้น Dissipative Layer

• Specific Gravity (ASTM D 792): 1.3
• Tensile Strength (ASTM D 412): 155 kg/cm²
• Elongation (ASTM D 412): 390%
• Hardness (ASTM D 2240): 60
• Tear Strength (ASTM D 412): 90 kg/cm
• Surface Resistivity (ASTM D 257): 5×10⁸ Ω/sq
• Decay Time (5KV→0V) (FTMS 101C Method 4046): <0.1 sec

คุณสมบัติชั้น Conductive Layer

• Specific Gravity (ASTM D 792): 1.27
• Tensile Strength (ASTM D 412): 175 kg/cm²
• Elongation (ASTM D 412): 285%
• Hardness (ASTM D 2240): 65
• Tear Strength (ASTM D 412): 100 kg/cm
• Surface Resistivity (ASTM D 257): 1.5×10³ Ω/sq
• Decay Time (5KV→0V) (FTMS 101C Method 4046): <0.1 sec

วัสดุ

• Dissipative Layer: NBR (Nitrile Butadiene Rubber)
• Conductive Layer: NBR + SBR (Styrene Butadiene Rubber)

การใช้งาน (Applications)

Floor or Table-top Mat for ESD: ใช้ใน ESD Sensitive Environment เพื่อปูโต๊ะหรือพื้น ระบายประจุไฟฟ้าสถิตจากแหล่งต่างๆ (ground static buildup from various sources)

สี

• Dissipative Layer : 🟢 เขียว (Green)
• Conductive Layer : ⚫ ดำ (Black)

มาตรฐานและการรับรอง

แผ่นยาง ESD Table Mat ของ Pyxis Group ผ่านการรับรองมาตรฐานสากล:

• TÜV  มาตรฐานความปลอดภัยและคุณภาพระดับสากลจากเยอรมนี
• ISO 9001 (รับรองโดย BVQi / UKAS)  ระบบบริหารคุณภาพ

ทดสอบตามมาตรฐาน ASTM (American Society for Testing and Materials):

• ASTM D 792 (Specific Gravity)
• ASTM D 412 (Tensile / Elongation / Tear Strength)
• ASTM D 2240 (Hardness)
• ASTM D 257 (Surface Resistivity)
• FTMS 101C Method 4046 (Decay Time)
